ESD antistatik epoksi zemin uygulaması, elektronik bileşenlerin üretim, depolama ve test süreçlerinde oluşan statik elektriğin kontrol altına alınması için tasarlanmış özel bir zemin kaplama sistemidir. Bu kapsamlı rehberde, ESD epoksi sisteminin teknik özelliklerini, hangi alanlarda zorunlu olduğunu ve profesyonel uygulama süreçlerini detaylandırıyoruz.
İçindekiler
1. ESD Antistatik Epoksi Nedir? Teknik Özellikleri ve Yapısı
ESD (Electrostatic Discharge) antistatik epoksi, içeriğine özel iletken karbon fiber, grafit veya metalik katkılar eklenerek elektriksel iletkenlik/direnç değerleri belirli aralıklara ayarlanmış epoksi bazlı zemin kaplama sistemidir. EN 61340-5-1 standardına uygun olarak tasarlanır.
Temel Teknik Özellikler
- Yüzey Direnç Aralığı: 10^4 - 10^9 ohm (sınıfa göre)
- Topraklama Direnci: < 1.0 x 10^9 ohm (EN 61340-5-1)
- Kalınlık Aralığı: 2-6 mm
- Statik Yarı Ömür: < 0.5 saniye (test voltajı: 5000V)
- Çekme Dayanımı: 20-30 N/mm²
- Aşınma Direnci: < 50 mg (Taber Abrazyon)
- Kimyasal Direnç: Asit, alkali, solvent
ESD Sistem Sınıflandırması
- İletken (Conductive): 10^4 - 10^6 ohm (yüksek riskli alanlar)
- Statik Dağıtıcı (Static Dissipative): 10^6 - 10^9 ohm (genel elektronik)
- Antistatik (Antistatic): 10^9 - 10^12 ohm (hafif riskli alanlar)
Yapısal Bileşenler
- Epoksi Reçine Matrisi: Temel bağlayıcı sistem
- İletken Katkılar: Karbon fiber, grafit, iletken polimerler
- Topraklama Sistemi: Bakır bant, topraklama elektrotları
- Kimyasal Katkılar: İletkenlik stabilizatörleri
2. Geleneksel Epoksi Sistemlere Göre Avantajları
ESD antistatik epoksi, elektronik güvenliği için kritik öneme sahip alanlarda standart sistemlere alternatifsiz bir çözümdür. İşte 8 temel üstünlüğü:
Elektrostatik Koruma ve Güvenlik
- Statik Elektrik Kontrolü: 5000V'u < 0.5 saniyede deşarj
- ESD Korumalı Ortam: Hassas elektronik bileşen koruması
- Yangın ve Patlama Önleme: Statik kıvılcım riskini ortadan kaldırma
- Personel ve Ekipman Güvenliği: Elektrostatik şok önleme
Üretim Kalitesi ve Verimlilik
- Ürün Kaybını Azaltma: ESD kaynaklı arızalarda %90'a varan azalma
- Kalite Kontrol İyileştirme: Gizli arıza oranında düşüş
- Üretim Sürekliliği: ESD kaynaklı duruşları önleme
- Standardizasyon ve Sertifikasyon: Uluslararası standartlara uyum
⚡ Kritik Teknik Bilgi
ESD epoksi sisteminin etkinliği, doğru topraklama sistemine bağlıdır. Zemin iletkenliği tek başına yeterli değildir. Bakır bant ağı ve uygun topraklama elektrotları ile entegre bir sistem kurulmalıdır. Düzenli direnç ölçümleri şarttır.
3. Kullanım Alanları: ESD Antistatik Epoksi Nerelerde Zorunludur?
ESD antistatik epoksi, aşağıdaki elektronik ve hassas cihaz odaklı alanlarda standart sistemlere alternatifsiz bir çözümdür:
Elektronik ve Yarı İletken Üretim
- Yarı İletken Fabrikaları: Chip, mikroişlemci üretim temiz odaları
- PCB Montaj Hatları: Baskılı devre kartı üretim ve montajı
- Elektronik Modül Üretimi: Hassas sensör, modül montaj alanları
- Kalite Kontrol ve Test Laboratuvarları: Elektronik test ve ölçüm odaları
Veri ve İletişim Teknolojileri
- Veri Merkezleri ve Sunucu Odaları: Kritik sunucu ve network ekipmanı alanları
- Telekomünikasyon Merkezleri: Anahtarlama ve iletim ekipman odaları
- Kontrol ve SCADA Odaları: Endüstriyel otomasyon kontrol sistemleri
- Yayın ve Stüdyo Teknolojileri: Hassas yayın ekipmanı odaları
Savunma ve Havacılık
- Askeri Elektronik Atölyeleri: Radar, iletişim, guidans sistemleri
- Havacılık Elektroniği: Uçuş kontrol, navigasyon sistem montajı
- Kritik Sistem Odaları: Komuta kontrol merkezleri
Tıbbi ve Bilimsel Cihazlar
- Tıbbi Cihaz Üretimi: MR, CT, ultrason gibi hassas cihaz montajı
- Laboratuvar Analiz Cihazları: Spektrometre, kromatograf montaj alanları
- Biyoteknoloji Laboratuvarları: Hassas biyolojik sensör üretimi
⚠️ UYARI: Yanlış Sistem Seçimi
ESD epoksi gereken yerde normal epoksi kullanmak, elektronik arıza ve yangın riskini ciddi oranda artırır. Aşağıdaki durumlarda MUTLAKA ESD antistatik epoksi kullanılmalıdır:
• Hassas elektronik bileşen üretimi/montajı
• 100V altı çalışma gerilimli cihazların olduğu alanlar
• Patlayıcı/tozlu ortamlarda elektronik ekipman
• Yılda >%1 ESD kaynaklı ürün kaybı yaşanan tesisler
4. Profesyonel Uygulama Süreci ve Kritik Teknik Detaylar
ESD antistatik epoksi uygulaması, elektriksel ölçümler ve topraklama sistemleri nedeniyle yüksek teknik bilgi gerektirir. İşte 8 adımlık profesyonel süreç:
1. Detaylı Elektriksel Tasarım ve Planlama
- Mevcut topraklama sistem analizi
- Gerekli direnç değeri belirleme (sınıf seçimi)
- Bakır bant ağı tasarımı ve yerleşim planı
- Topraklama elektrot noktalarının belirlenmesi
2. Yüzey Hazırlığı ve Topraklama Altyapısı
- Mekanik pürüzlendirme (shot blast)
- Bakır bant ağının döşenmesi (5m x 5m grid)
- Topraklama elektrotlarının montajı
- Topraklama direnç ölçümü (< 10 ohm)
3. İletken Astar Uygulaması
- ESD uyumlu iletken epoksi astar
- Bakır bantlar üzerine sürekli kaplama
- Astar direnç ölçümü (10^3 - 10^5 ohm)
- Yüzey homojenliği kontrolü
4. ESD Epoksi Karışım Hazırlığı
- Ölçülü iletken epoksi reçine karışımı
- İletken katkıların homojen dispersiyonu
- Karışım iletkenlik ölçümü (parti kontrolü)
- Çömlek ömrü (pot life) takibi

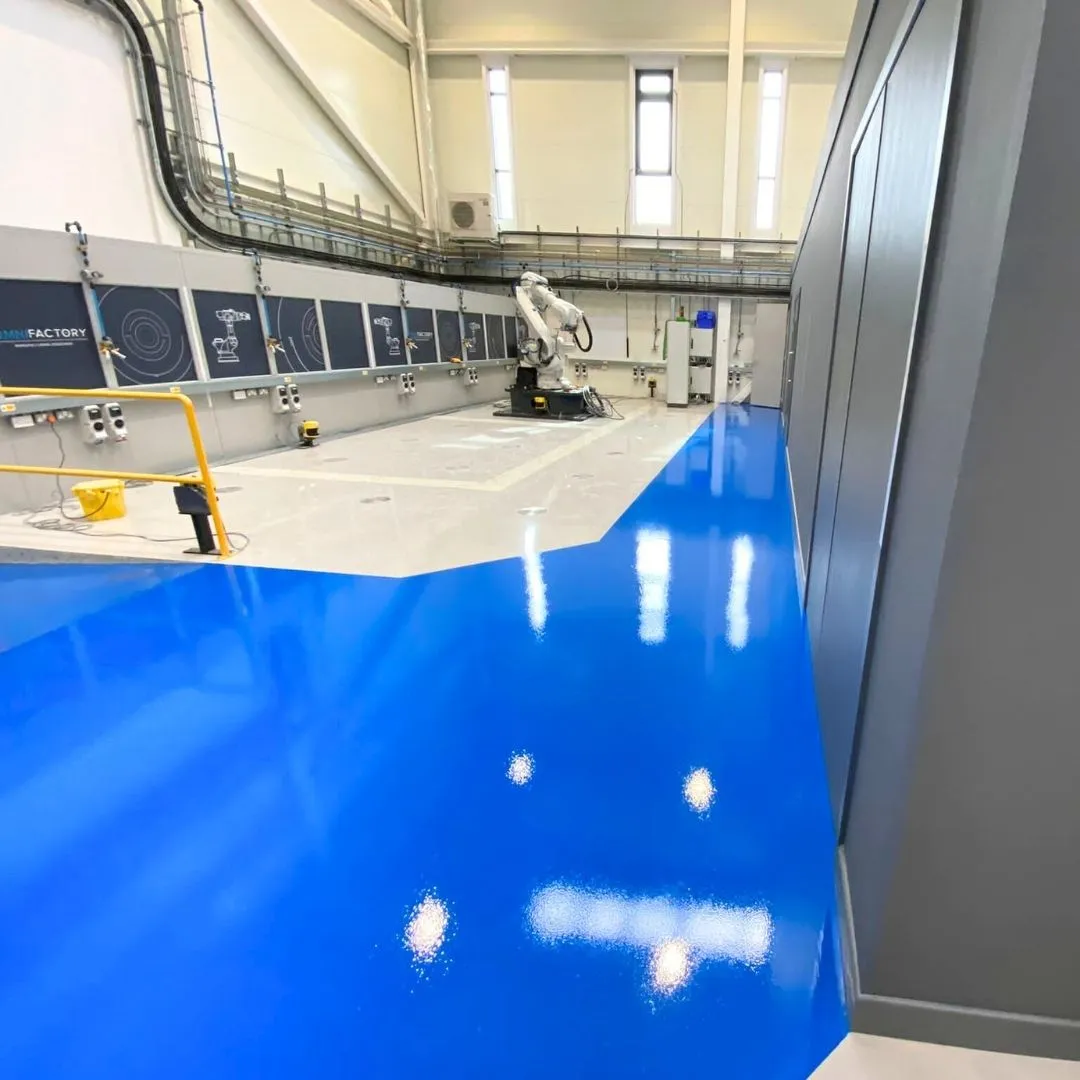

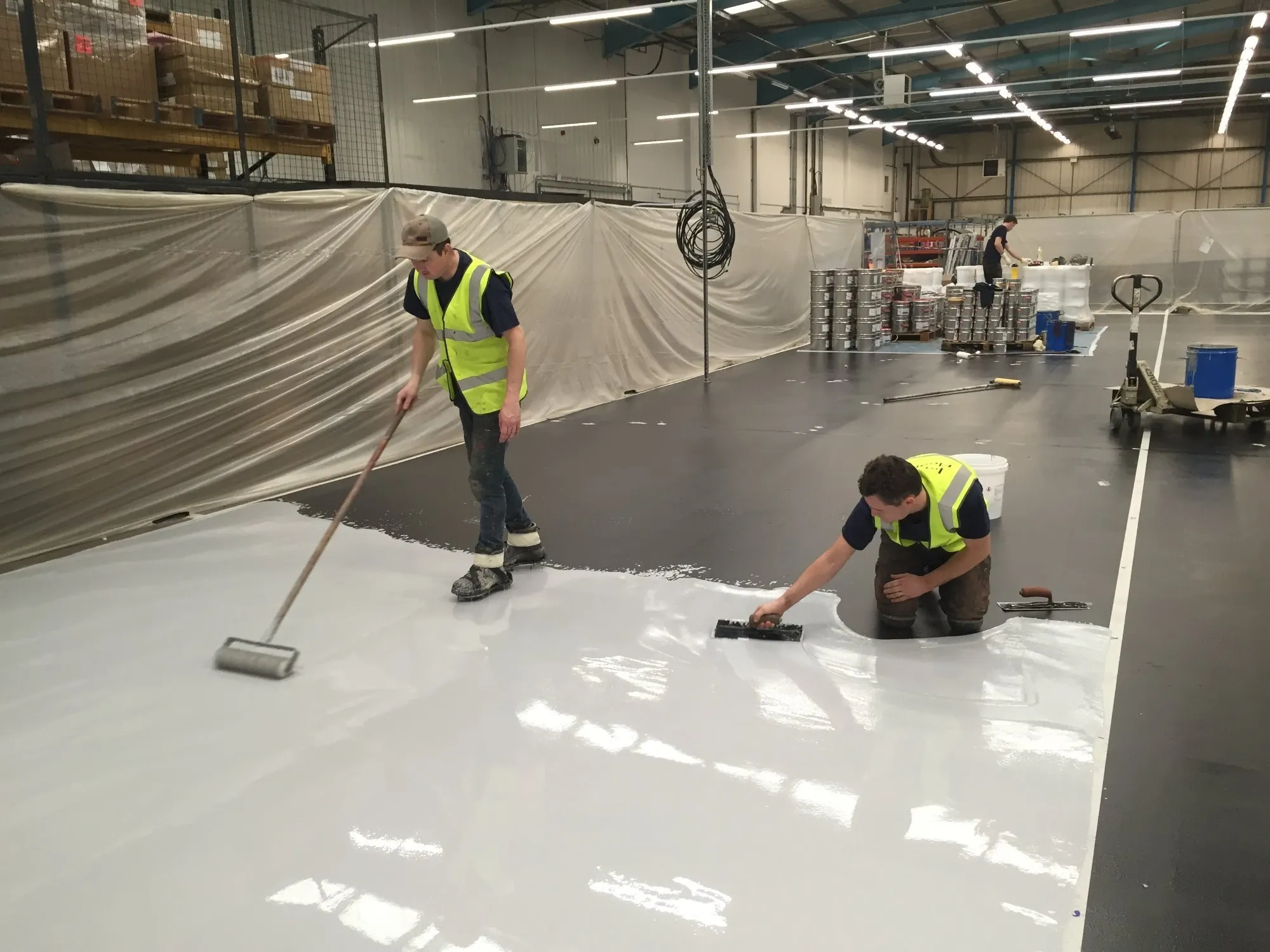

5. ESD Epoksi Serimi ve Yayılma
- Önceden bölünmüş alanlarda döküm
- İğneli silindir ile hava kabarcığı giderme
- Kalınlık kontrolü (minimum 2mm)
- Topraklama bantlarının epoksi altında kaldığından emin olma
6. Kontrollü Kürlenme ve İletkenlik Stabilizasyonu
- Sıcaklık kontrollü kürlenme (18-25°C)
- İletkenlik stabilizasyon süresi (7 gün)
- Ara direnç ölçümleri (24 saat, 72 saat)
7. Elektriksel Test ve Ölçümler
- Yüzey direnç ölçümü (10^4 - 10^9 ohm aralığı)
- Topraklama direnç ölçümü (< 1.0 x 10^9 ohm)
- Statik yarı ömür testi (< 0.5 sn)
- Noktadan noktaya direnç ölçümü (homojenlik)
8. Sertifikasyon ve Devreye Alma
- EN 61340-5-1 uygunluk test raporu
- Elektriksel ölçüm sertifikası
- Kullanım kılavuzu ve bakım talimatları
- Düzenli ölçüm programı önerisi
✅ Teknik Uygulama İpuçları
1. İletkenlik ölçümleri %50 bağıl nemde yapılmalıdır.
2. Bakır bant bağlantıları lehimlenmeli, sadece mekanik bağlantı yeterli değildir.
3. Her 50m²'de bir topraklama elektrotu bulunmalıdır.
4. Kürlenme sırasında nem >%70 olmamalıdır, iletkenlik etkilenir.
5. Maliyet ve Ekonomik Ömür Analizi
ESD antistatik epoksi, standart epoksilere göre yüksek malzeme ve işçilik maliyeti gerektirir, ancak elektronik kayıpları önleyerek kısa sürede yatırımı amorti eder.
Maliyet Bileşenleri ve Fiyat Aralıkları
| ESD Sınıfı / Uygulama | Kalınlık | Ortalama Maliyet (TL/m²) | Beklenen Ömür |
|---|---|---|---|
| Antistatik (10^9 ohm) | 2-3 mm | 850-1.100 TL | 10-12 yıl |
| Statik Dağıtıcı (10^6-10^9) | 3-4 mm | 1.100-1.500 TL | 12-15 yıl |
| İletken (10^4-10^6) | 4-6 mm | 1.500-2.000 TL | 15-18 yıl |
Maliyeti Etkileyen Faktörler
- İletkenlik sınıfı ve doğrulama testleri
- Topraklama altyapısı kompleksitesi
- Uygulama alanının temiz oda sınıfı (ISO 14644)
- Sertifikasyon ve belgelendirme gereksinimleri
- Düzenli ölçüm ve kalibrasyon ihtiyacı
Uzun Vadeli Ekonomik Faydalar
- Ürün kaybı azalması: ESD kaynaklı arızalarda %70-90 azalma
- Garanti maliyeti düşüşü: Saha arızalarında azalma
- Üretim verimliliği: ESD kontrollü ortamda hata oranı düşüşü
- Müşteri memnuniyeti: Daha güvenilir ürün, marka değeri artışı
- Sigorta maliyetleri: Yangın/patlama riski azalması ile prim avantajı
Garanti ve Sertifikasyon
- Malzeme garantisi: 5-8 yıl (iletkenlik stabilitesi dahil)
- Performans sertifikaları: EN 61340-5-1, ANSI/ESD S20.20
- Test raporları: Her uygulama için bağımsız test raporu
- Kalibrasyon belgeleri: Ölçüm cihazları kalibrasyon sertifikaları
Sık Sorulan Sorular (SSS)
ESD antistatik epoksi ile normal epoksi arasındaki en temel fark nedir?
ESD epoksi, içeriğinde özel iletken katkılar (karbon fiber, grafit) bulundurur ve 10^4 - 10^9 ohm aralığında kontrollü elektriksel direnç değerine sahiptir. Normal epoksi yalıtkandır (10^12 ohm üzeri). ESD epoksi, statik elektriği kontrollü şekilde toprağa iletir, normal epoksi iletmez.
ESD epoksi iletkenliği zamanla azalır mı? Ömrü ne kadardır?
Kaliteli ESD epoksi sistemleri, ömür boyu iletkenlik stabilitesi sağlar. İletkenlik, aşınma tabakası kalmadığı sürece değişmez. Ortalama ömür 10-18 yıldır. İletkenlik düşüşü genellikle yüzey kirlenmesi veya hasardan kaynaklanır, düzenli temizlik ve ölçümle korunur.
ESD epoksi üzerinde hangi temizlik ürünleri kullanılabilir? İletkenliği etkiler mi?
Sadece ESD uyumlu, iletkenlik bırakmayan temizleyiciler kullanılmalıdır. Normal zemin temizleyicileri yalıtkan film tabakası bırakarak iletkenliği bozar. Özel ESD temizleyicileri ve microfiber paspaslar tercih edilmelidir. Temizlik sonrası direnç ölçümü yapılmalıdır.
ESD epoksi uygulaması sonrası ne sıklıkla direnç ölçümü yapılmalıdır?
EN 61340-5-1 standardına göre: günlük görsel kontrol, aylık noktasal ölçüm, yıllık kapsamlı ölçüm. Yüksek riskli alanlarda (yarı iletken) ölçüm sıklığı artırılabilir. Ölçümler kalibre edilmiş ESD ölçüm cihazları ile yapılmalıdır.
Mevcut normal epoksi zemin üzerine ESD epoksi uygulanabilir mi?
Hayır, mevcut epoksi tamamen kaldırılmalı veya mekanik aşındırma ile bağlanma yüzeyi oluşturulmalıdır. ESD epoksi için doğrudan beton veya uygun astarlanmış yüzeye uygulama yapılmalıdır. Topraklama sistemi kurulumu için alt zemin iletken olmamalıdır.
Sonuç: Elektronik Güvenliği İçin Tek Çözüm
ESD antistatik epoksi zemin uygulaması, elektronik üretim ve hassas ekipman alanlarında elektrostatik deşarj riskini kontrol altına almak için kesin çözümdür. Unutmayın:
- ✅ Hassas elektronik üretimi varsa ESD epoksi şarttır.
- ✅ Doğru iletkenlik sınıfı ve topraklama sistemi seçimi kritiktir.
- ✅ Profesyonel elektriksel ölçümler ve sertifikasyon gereklidir.
- ✅ Düzenli bakım ve ölçüm programı performansı garanti eder.
- ✅ Yüksek ilk maliyet, ürün kaybı önleme ile kısa sürede amorti edilir.
- ✅ Standart uyumu (EN 61340) kalite ve güvenlik göstergesidir.
ESD antistatik epoksi, elektronik arızaların önlenmesi, üretim kalitesinin artırılması ve güvenli çalışma ortamı sağlanması için kritik bir altyapı yatırımıdır.
